Karuselové dvere Tournex

Karuselové dvere typu Tournex nesú väčšinu výhod Tourniketu, ale zvládnu ďaleko vyššiu kapacitu prechádzajúcich. Typ dvier Tournex je k dispozícii s tromi alebo štyrmi krídlami v mnohých rôznych povrchových úpravách a farbách. Často sa používa ako neopozeraný základ pre netradičný projekt.

Tournex môže byť vybavený stredovou výkladnou skriňou s rovnými alebo oblúkovými stenami, ktorá dovoľuje jej využitie pre reklamné účely. Prechod z vonkajšieho do vnútorného prostredia je tak možno využiť pre uvedenie návštevníka do vášho sveta.

Výhody karuselových dvier TOURNEX

zaistia bezbariérový prechod
poskytujú decentnú priestor na vašu reklamu
chránia priestory budovy pred hlukom a prachom
trvale oddelia vnútorné a vonkajšie prostredie
šetria tepelnú energiu
majú dlhodobú životnosť vďaka dostupnému a kvalitnému servisu

Nezáväzný dopyt

Karuselové dvere Tournex

Máte otázky? Volajte
041 707 71 11
(Po–Pia, 7:00–15:30 hod)

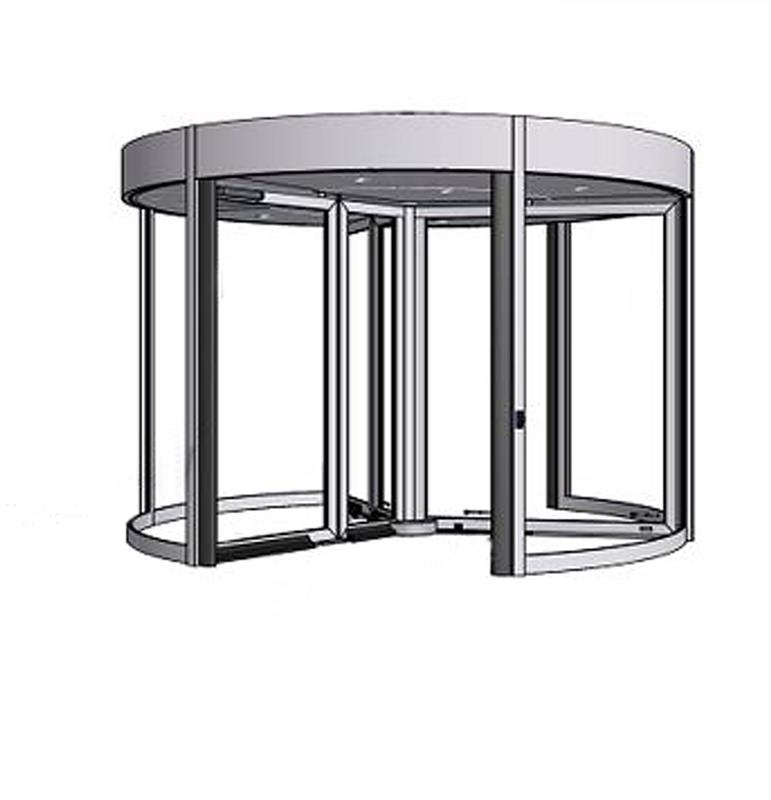

Popis a konštrukcia

Popis

1 Veniec - stropná časť, v ktorej je umiestnený pohon. V podhľade venca možné inštalovať vnútorné osvetlenie Tournexu. Zo strany vstupu aj výstupu sú pod vencom v obvodovej skruži inštalované pohybové detektory a bezpečnostný snímač pri nájazdovej hrane oblúkovej steny

2 Vonkajšia oblúková stena - stacionárna, pevný presklený valec, v ktorom sa otáča rotačná časť. Stena valca je prerušená na dvoch miestach - pre vstup a výstup z Tournexu

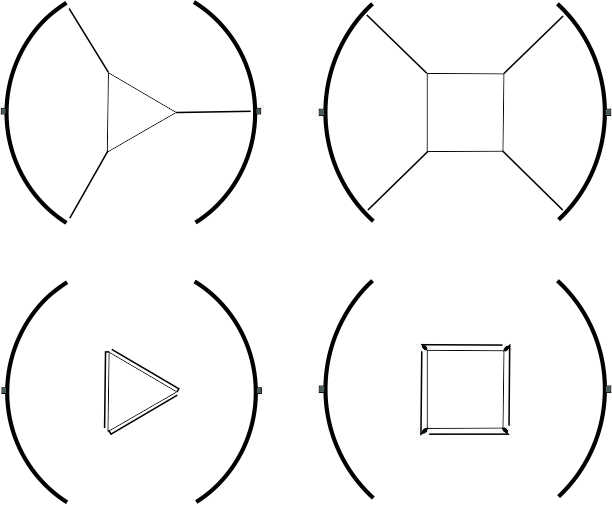

3 Rotor Tournexu je tvorený 3 alebo 4 dvernými krídlami, uchytenými ku stredovej vitríne alebo ako v tomto prípade k stredovému stĺpu. Krídla sú 2-dielne, širšia vonkajšia časť je sklopná

4 Aktívna gumová kontaktná lišta

5 Tlačidlo pre osoby s pohybovou indispozíciou - spomalenie rýchlosti otáčania

Konštrukcia

Cena je individuálna podľa variantu produktu

Doplňkové prvky

Doplnkové prvky

Bezpečnostné prvky

PREDSADENÉ ELEKTRONICKÉ SENZORY

Umožňujú dvernému systému rýchlo reagovať na neobvyklé situácie:
Ak osoba prechádza príliš pomaly, ak sa zastaví, ak spadne, je aktivovaný senzor a dvere spomalia, event. zastavia. Tieto senzory môžu byť vybavené tiež svetelnou signalizáciou a hlasovým modulom s varovným hlásením; za tejto situácie je možné dvere ovládať ručne.

KONTAKTNÁ LIŠTA

Zvislé hrany zaoblených stien sú na nájazdovej strane (strana, na ktorej vchádzajú otočné dverné krídla za oblúkovú pevnú stenu) vybavené aktívnou kontaktnou lištou, ktorá chráni prechádzajúceho proti zovretiu. Náprotivná hrana je vybavená lištou pasívnou.

NÚDZOVÉ TLAČIDLO

Pre okamžité zastavenie dvernej súpravy; v prípade panikového prevedenia dvier zároveň tiež uvoľní elektromagnetické zámky krídel a umožnia ich sklopenie.

SKLOPNÉ PREVEDENIE

Všetky typy turniketových dvier je možné dodať tiež v panikovom prevedení; otočné krídla sa dajú sklopiť buď k strednému stĺpu, alebo za presklené vitríny. Vytvorí sa tak široký únikový východ.

TLAČIDLO PRE OSOBY S POHYBOVOU INDISPOZÍCIOU

Tlačidlá sú umiestnené pri vstupe do turniketových dvier na ľahko prístupnom mieste (výška dosiahnuteľná z invalidného vozíka); po jeho aktivácii sa pohyb dvernej súpravy spomalí na polovicu.

MANUÁLNE OVLÁDANIE

Všetky typy turniketových dvier sú pri výpadku elektrickej energie manuálne ovládateľné. V bežnej prevádzke je možné manuálne ovládať iba dvernú súpravu TOURNIKET.

Zabezpečovacie prvky

MECHANICKÉ ROZPERNÉ ZÁMKY V DVERNÝCH KRÍDLACH

Slúžia pre nočné uzamknutie; krídlo (1 alebo 2) je mechanickým zámkom zaistené k stropu a k podlahe a bráni rotoru v pohybe.

ELEKTROMECHANICKÉ ZÁMKY KRÍDEL

Slúžia pre nočné uzavretie; prepnutím na ovládacom panely zámky mechanicky uzamknú rotor.

NOČNÉ POSUVNÉ UZÁVERY

Dve oblúkové posuvné krídla pre nočné uzamknutie, uzatvárajúce vstup do turniketových dvier; za prevádzky sú tieto krídla zasunuté zvonku za pevné oblúkové steny.

NOČNÁ POZÍCIA

U dvojkrídlového TOURNIKETU a u typu Duotour otočením a uzamknutím rotačnej časti v nočnej (kľudovej) pozícii.

NAPOJENIE NA SYSTÉM CENTRÁLNEJ KONTROLY

Všetky typy turniketových dvier je tiež možné napojiť na systém centrálnej ochrany a kontroly budovy - na systém EPS (elektrický požiarny systém).

Technické údaje

Technické údaje

Ovládanie

Tournex je vybavený elektrickým pohonom, umiestneným vo venci. Pohon je aktivovaný radarmi, upevnenými v podhľade obvodovej skruže venca. Dvere sa začnú otáčať, akonáhle radary zistia prichádzajúcu osobu vo svojom detekčnom poli.

Použitý materiál

Rámy

Hliníkové profily

Povrchová úprava

Práškovou farbou v akomkoľvek odtieni podľa vzorkovníka RAL, elox prírodný alebo farebný, obklady z ušľachtilých kovov: matný bronz, mosadz, leštená oceľ

Sklo

Bezpečnostné laminované alebo kalené, číre, po dohode farebné variácie

ROZMERY (V MM)

Výška venca	Prechodná výška	Šírka vstupu / výstupu	Vnútorný priemer	Konštrukčná šírka
3-krídlový TOURNEX
300-1 200	2 100-2 600	1 570	3 600	3 740
300-1 200	2 100-2 600	1 870	4 200	4 340
300-1 200	2 100-2 600	2 170	4 800	4 940
300-1 200	2 100-2 600	2 470	5 400	5 540
300-1 200	2 100-2 600	2 770	6 000	6 140
300-600	2 100-2 300	3 470	7 400	7 540
4-krídlový TOURNEX
300-1 200	2 100-2 600	2 356	3 600	3 740
300-1 200	2 100-2 600	2 780	4 200	4 340
300-1 200	2 100-2 600	3 204	4 800	4 940
300-1 200	2 100-2 600	3 629	5 400	5 540
300-1 200	2 100-2 600	4 053	6 000	6 140
300-600	2 100-2 300	3 470	7 400	7 540

Vhodné pre

hotely
reštaurácie
kongresové centrá
knižnice
vzdelávacie inštitúcie
veľtržné priestory
administratívne budovy
kina
divadla
komerčné budovy

Dokumenty k stiahnutiu

Turniketové Karuselové dveře prospekt 1.pdf Turniketové Karuselové dveře prospekt 2.pdf Stavební připravenost Tournex.pdf

Rozšírená technická dokumentácia

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

Chcem nezáväzný dopyt

Príslušenstvo

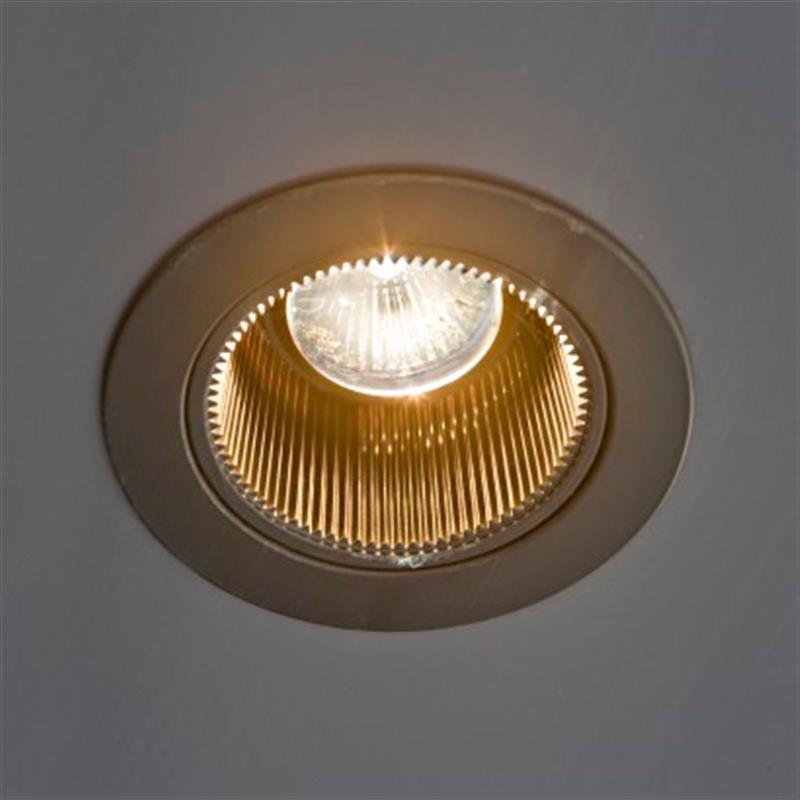

Osvetlenie dvier

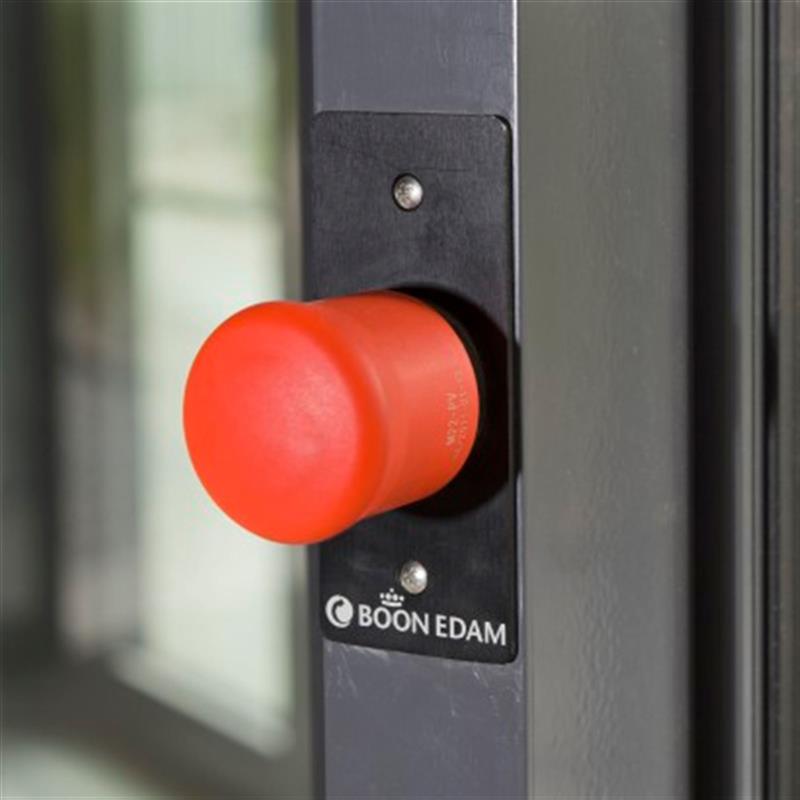

Ovládače / núdzové tlačidlá dvier

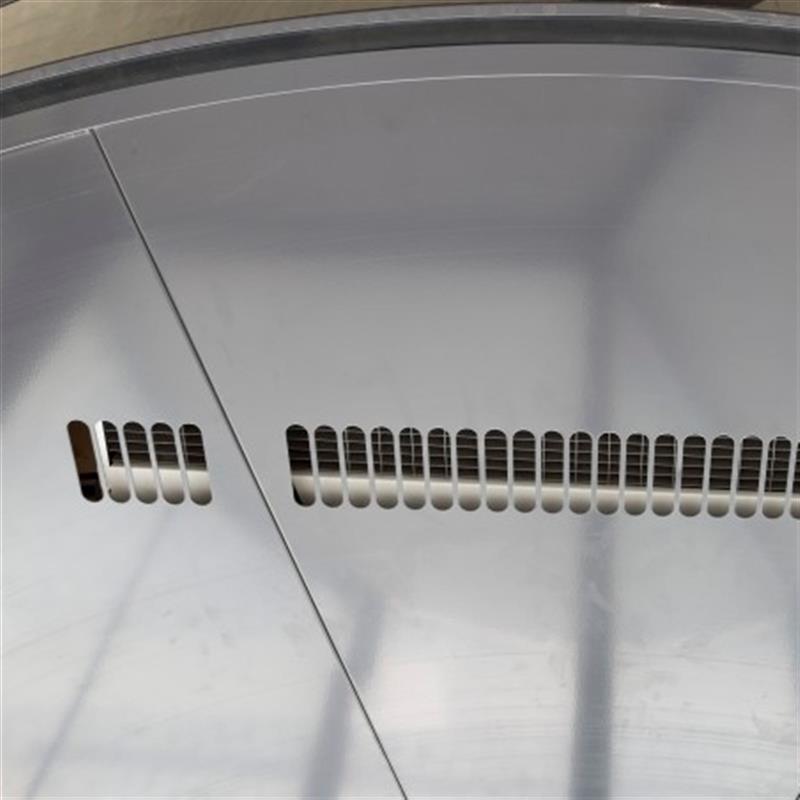

Dverová tepelná clona

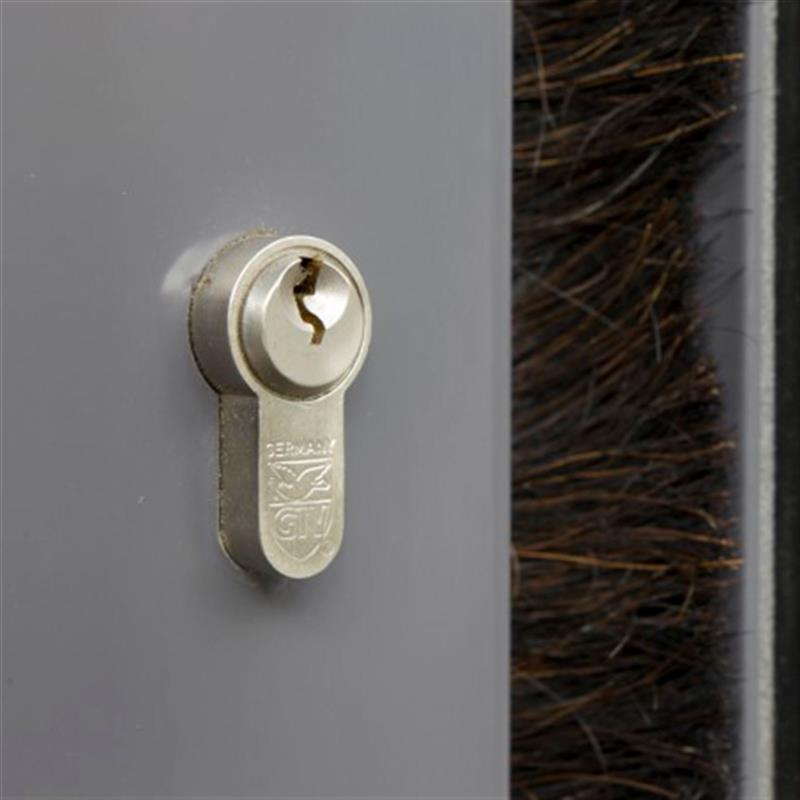

Zámky ku karuselovým dverám

Naša práca je vidieť

Karuselové dvere pre obchodné centrum Eurovea Bratislava

Nahliadnite do najväčšieho nákupného centra na Slovensku, kam sme dodali päť kusov karuselových dverí. Projekt Eurovea II je súčasťou komplexu Eurovea City a ponúka návštevníkom 320 obchodov, reštaurácií, kaviarní a barov na celkovej ploche 85 000 m2.

10 ďalších

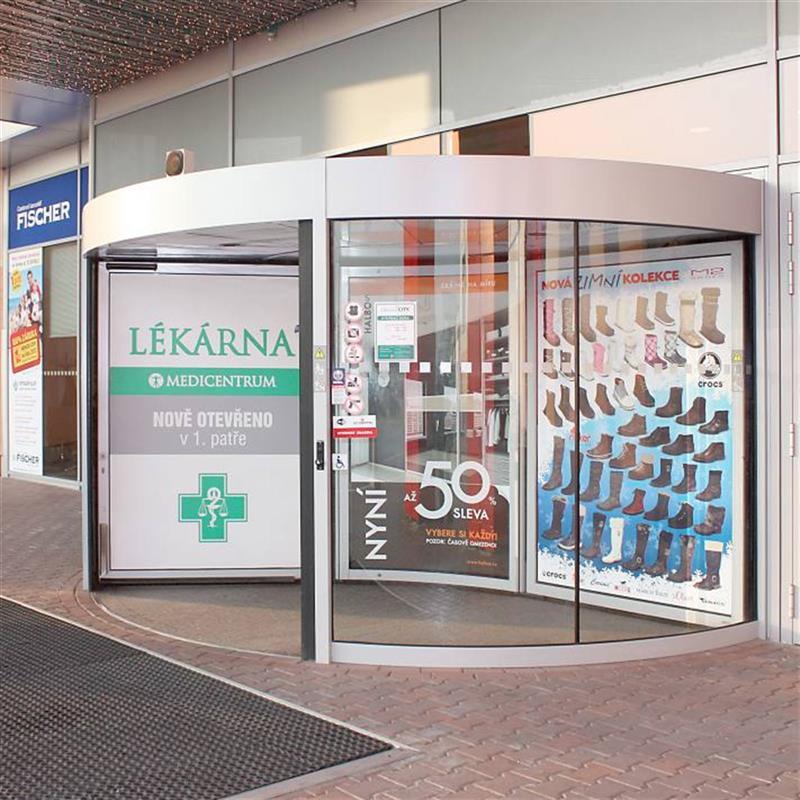

TOURNEX - oblúková stredová vitrína

Karuselové dvere model TOURNEX štandardne obsahujú stredovú rotačnú presklenú vitrínu, ku ktorej sú upevnené tri alebo štyri krídla. Tvar stredovej vitríny je štvorcový alebo trojuholníkový - podľa počtu dverných krídel. Steny stredovej vitríny môžu byť rovné alebo ako v tomto prípade vypuklé dovnútra.

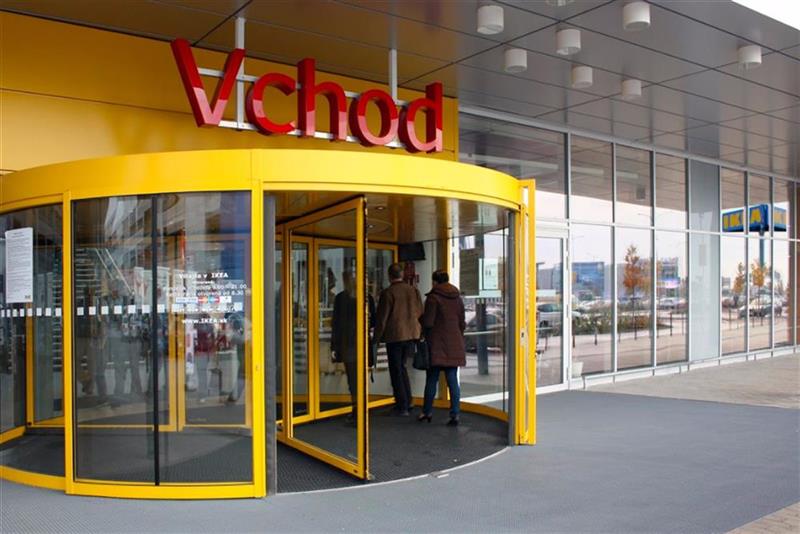

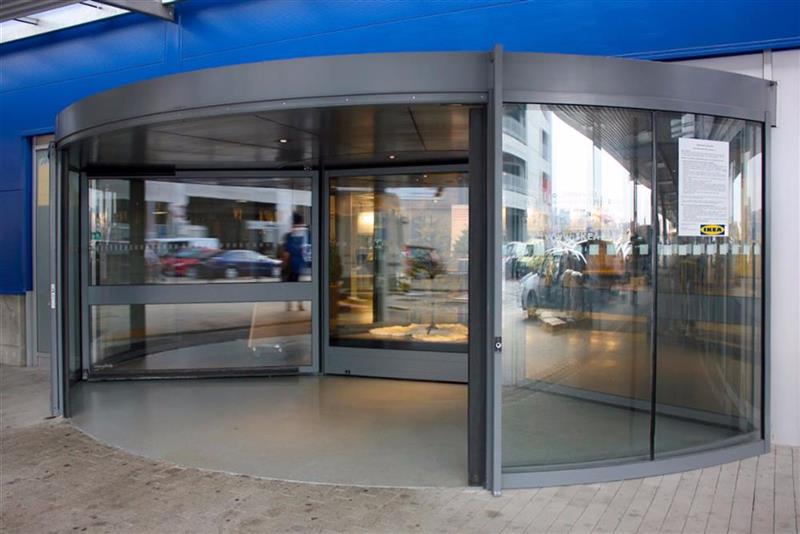

Najširší model TOURNEX

V obchodnom dome IKEA Bratislava je inštalovaný model karuselových dverí TOURNEX o najširšom možnom vnútornom priemere 7 400 mm v šedej farbe. Susedný, menší TOURNEX STAR v žltom prevedení, bez stredovej presklenej vitríny, s pevným stredovým krížom má priemer 5 400 mm.

1 ďalších

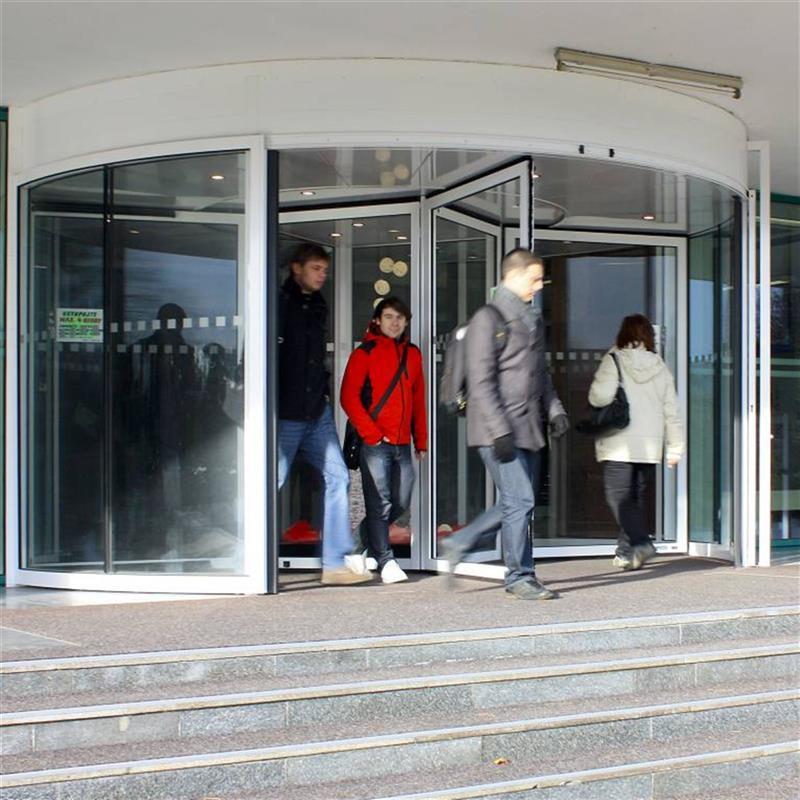

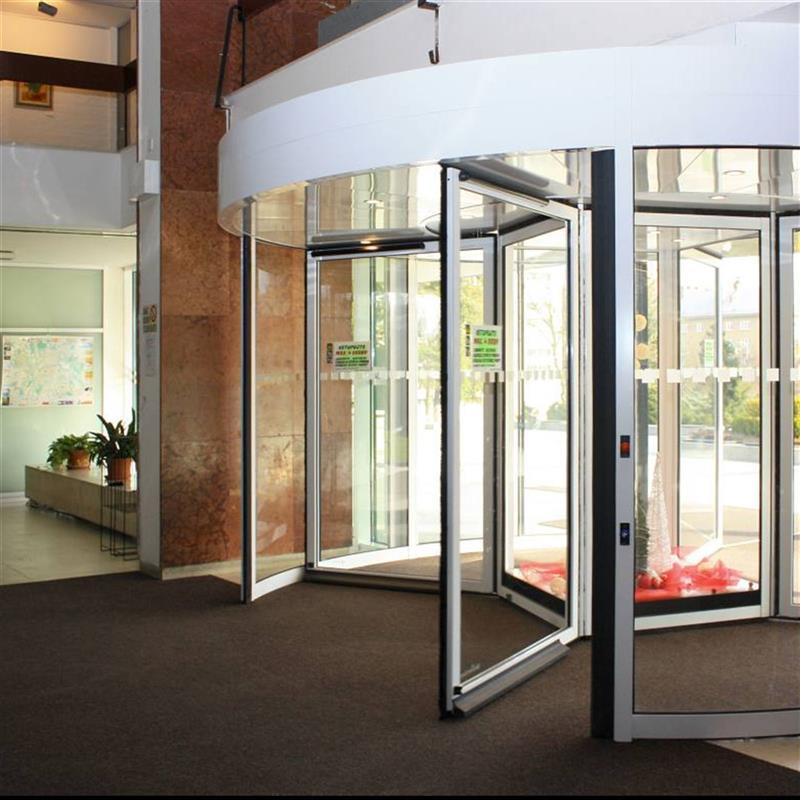

Vysoká škola banícka v Ostrave

Vstupné karuselové dvere do hlavnej budovy vysokej školy sú v prevedení TOURNEX. Štyri sklopné krídla sa napájajú na stredovú presklenú vitrínu. Vnútorný priemer turniketovej dvernej súpravy je 4800 mm. Elektropohon je umiestnený vo venci. V podhľade venca je LED osvetlenie.

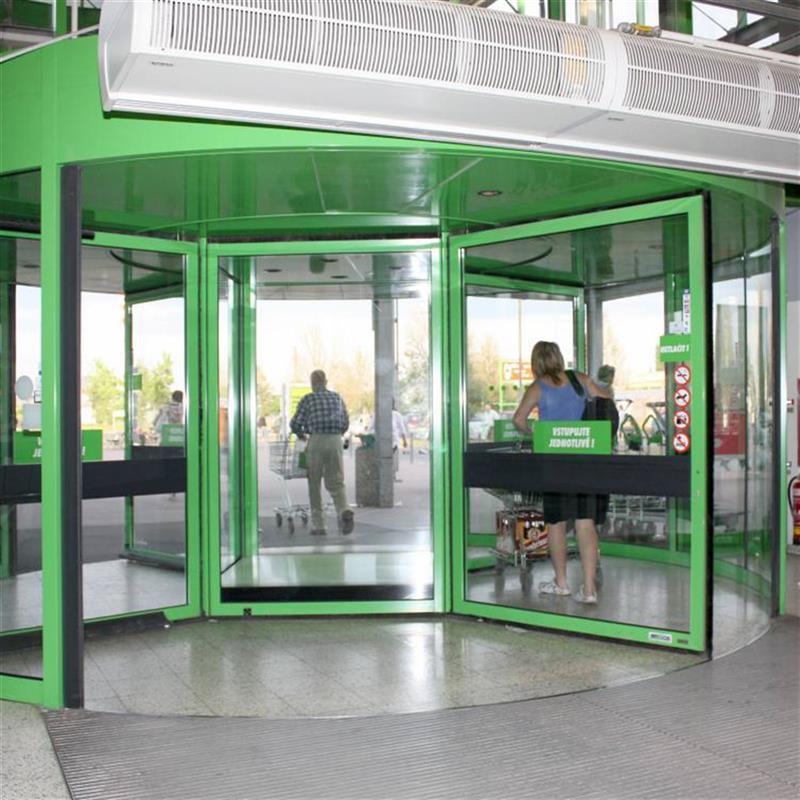

Model TOURNEX v Globusu

Štandardná štvorkrídlová dverná súprava TOURNEX pre obchodné centrum Globus. Rovnaký model o vnútorných priemeroch 4 800, 5 400 alebo 6 000 mm nájdete v OC Globus po celej ČR. Karuselové dvere sú vybavené presklenou stredovou vitrínou, ktorú je možné využiť ako výkladnú skriňu.

čtyřkřídlá dveřní souprava Tournex pro obchodní centrum Globus

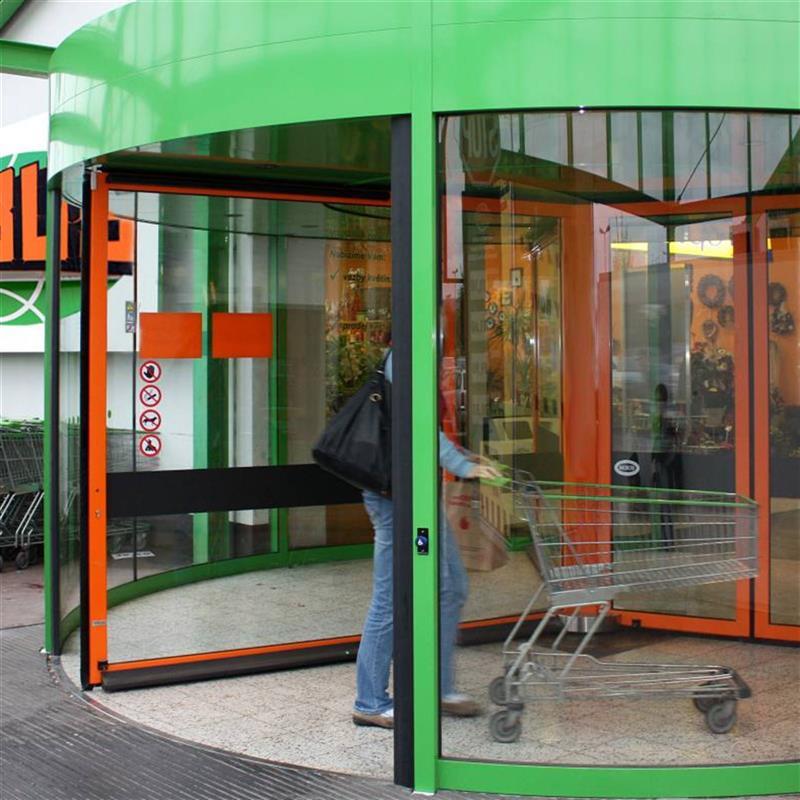

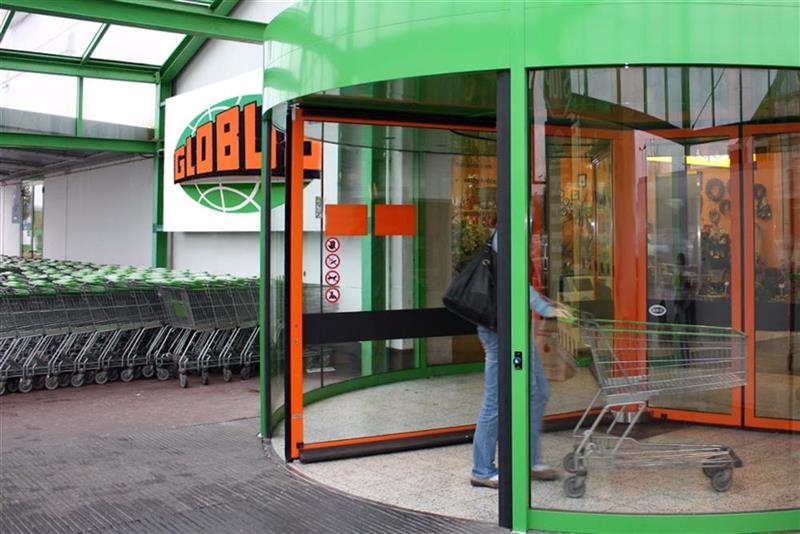

Karuselové dvere v dvoch farbách

Vstup do obchodného centra prebieha cez karuselové dvere model TOURNEX STAR s pevným vnútorným krížom a pripojenými tromi krídlami s možnosťou sklopenia. Statická časť turniketových dverí je v zelenej farbe, rotačná časť je vo farbe oranžovej.

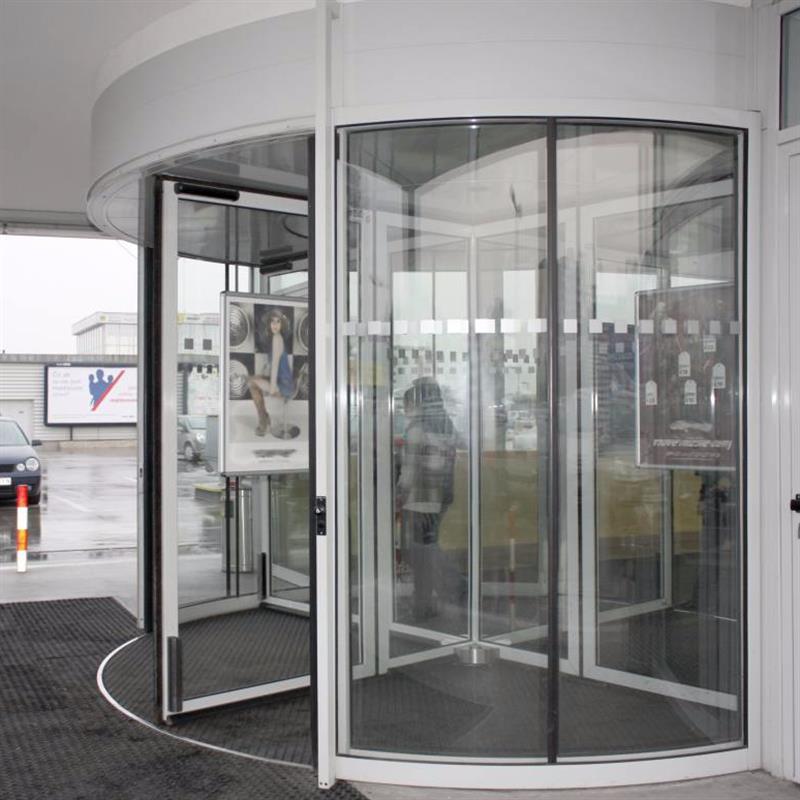

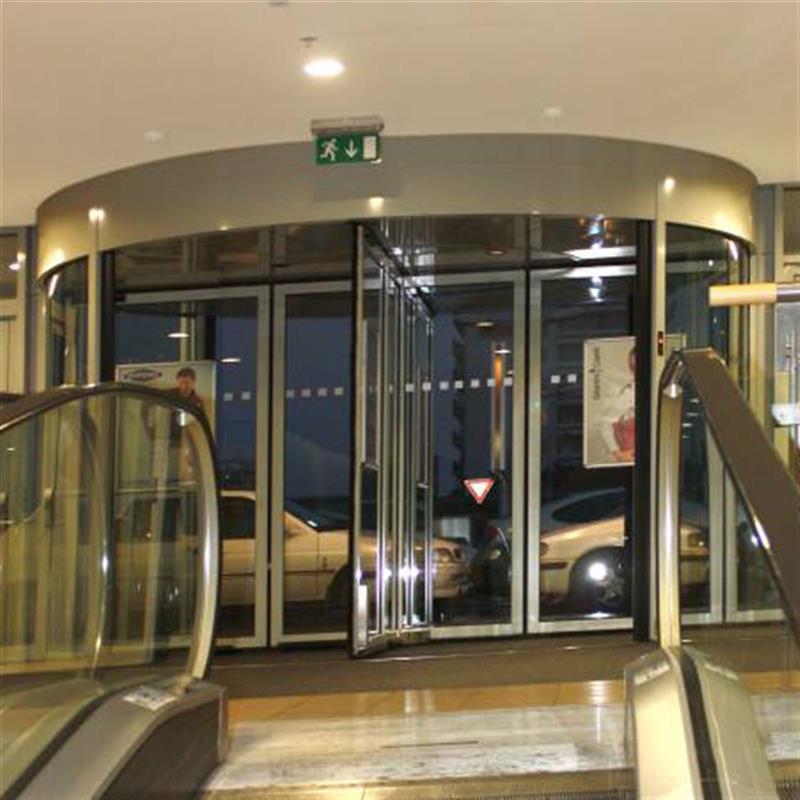

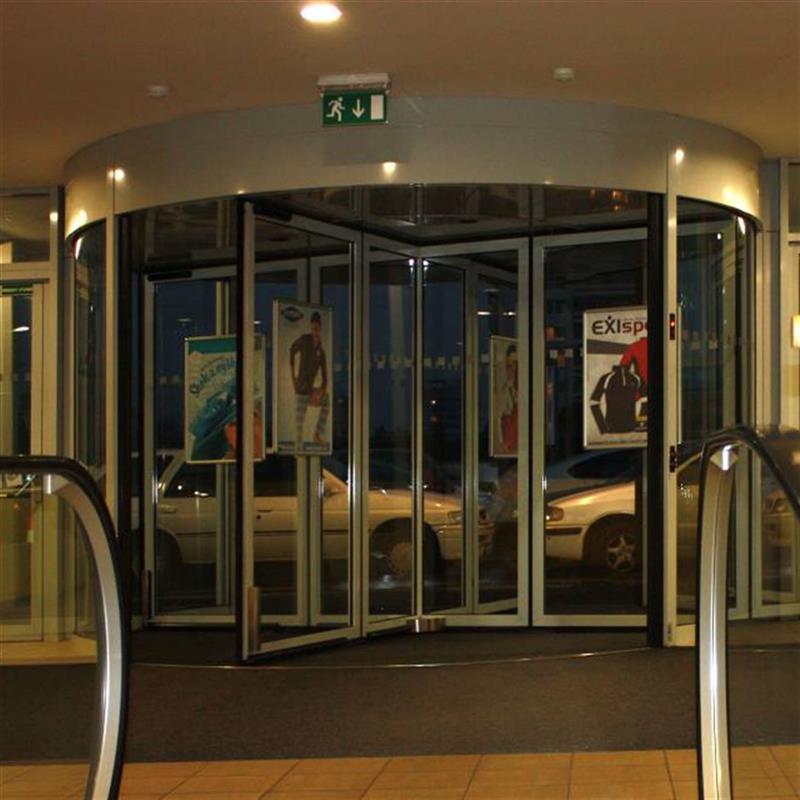

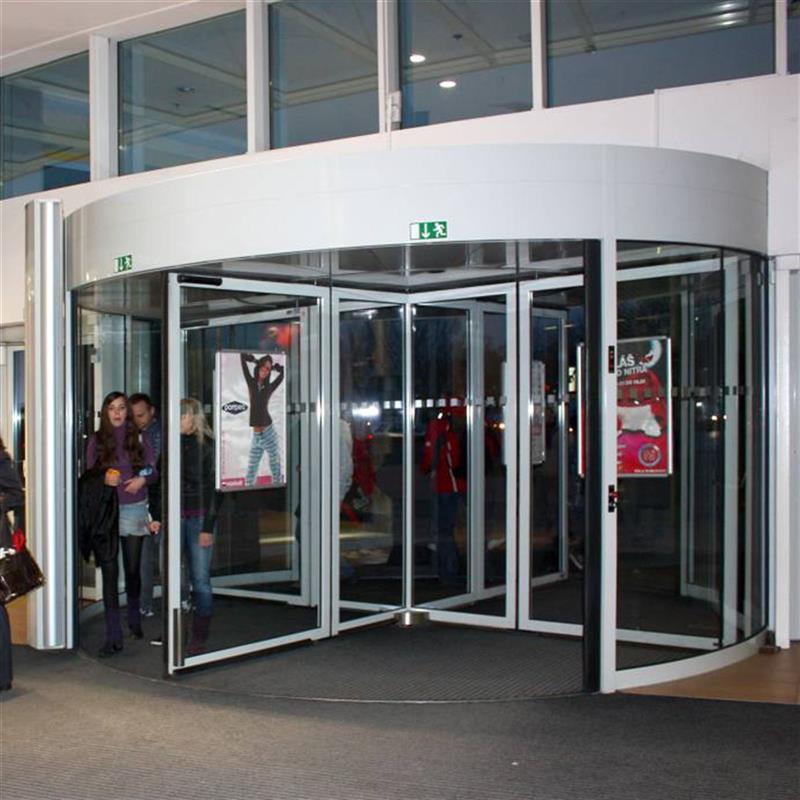

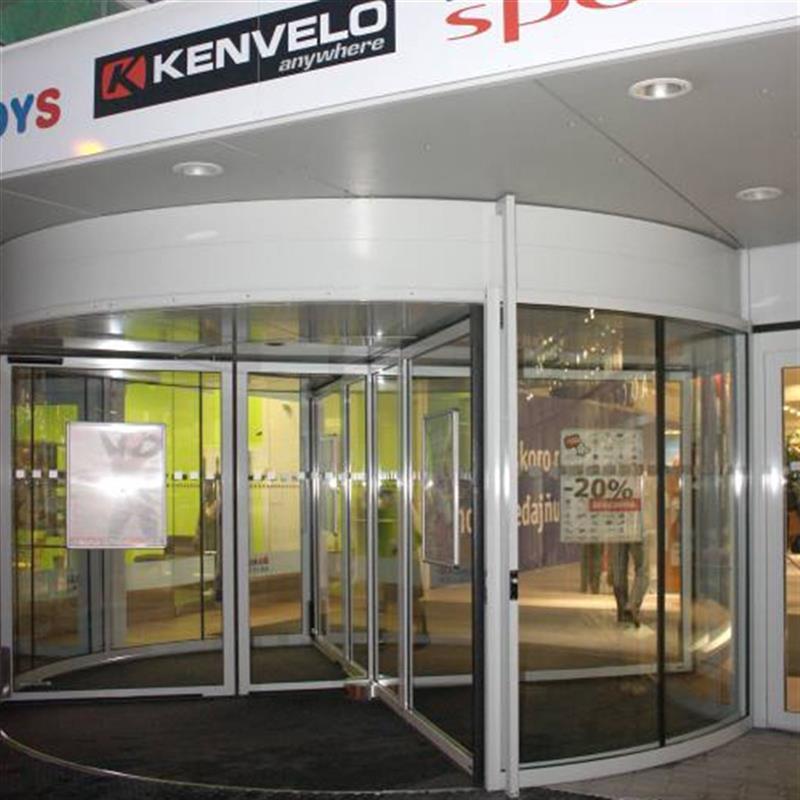

Obchodné centrum v Nitre

V obchodnom centre je nainštalovaných niekoľko dverových súprav TOURNEX o dvoch priemeroch: 4 800 mm a 4 200 mm. Ide o zvláštny typ modelu TOURNEX bez stredovej vitríny. Karuselové dvere na prvý pohľad pripomínajú model TOURNIKET. Líši sa však konštrukciou vnútornej rotačnej časti. Dverové krídla sú pripojené na stredový kríž, ktorý je pevný a krídla sa sklápajú v mieste pripojenia. Tento typ sa označuje ako TOURNEX STAR.

2 ďalších
